Dobór systemu montażowego na wielkoskalowe farmy PV (palowany, korzeniowy, balastowy lub wkręcany) realnie wpływa na koszt, tempo realizacji i ryzyka projektu – dlatego powinien wynikać z warunków gruntu, ograniczeń formalnych i specyfiki terenu inwestycji.
W projektach wielkoskalowych PV decyzje konstrukcyjne zaczynają się od weryfikacji warunków terenowych. Zanim powstanie finalna oferta, kluczowe jest potwierdzenie, jak grunt zachowuje się pod realnymi obciążeniami – szczególnie tam, gdzie standardy dokumentacji i wymagania techniczne są wysokie (np. rynki DACH).
Dlatego już na etapie ofertowym wykonuje się badania terenowe i testy nośności, w tym próby wyrywania, ściskania oraz obciążenia poziome. Wyniki tych testów dają pewność: pozwalają określić nośność gleby, a następnie dobrać optymalną głębokość posadowienia i strategię montażu (ramming plan). W praktyce to właśnie ta faza przesądza, czy projekt będzie realizowany płynnie – czy wróci do przeprojektowania z powodu błędnych założeń fundamentowania.

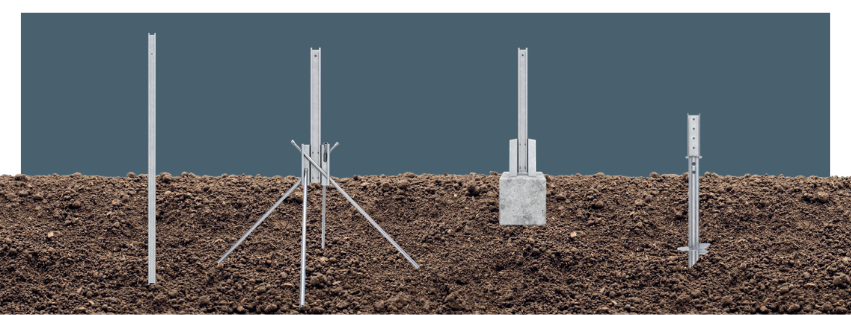

Dopiero po przeprowadzeniu badań terenu, analiz gruntu i prób wyrywania wybiera się typ systemu montażowego: palowany, wkręcany, balastowy lub korzeniowy. Każde z tych rozwiązań ma inne konsekwencje dla kosztów, harmonogramu, dostępności sprzętu oraz ryzyk na budowie – a ich właściwy dobór pozwala uniknąć zarówno przewymiarowania (niepotrzebny CAPEX), jak i niedowymiarowania (ryzyko techniczne i operacyjne).
NASZE SYSTEMY MONTAŻOWE
Poznaj nasze systemy i skontaktuj się z nami, jeśli masz pytania. Pomożemy dobrać rozwiązanie najlepiej dopasowane do wymagań Twojej inwestycji.

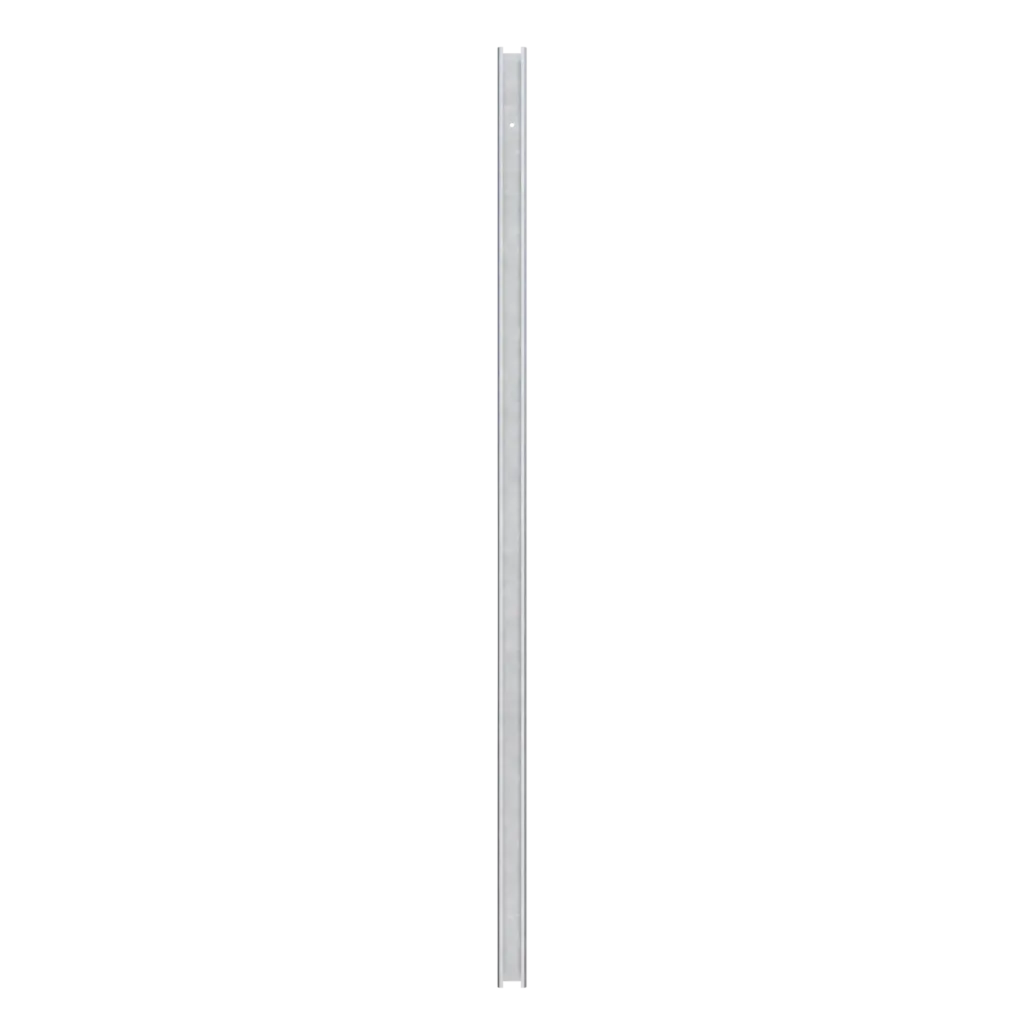

SYSTEM PALOWANY
ZASTOSOWANIE:
Systemy jedno i dwupodporowe
INSTALACJA:
Wbijanie pali za pomocą kafara
ODPOWIEDNIE DLA:
Terenów, gdzie możliwe jest naruszenie gruntu i wyniki badań geotechnicznych na to pozwalają.
Dobrze sprawdza się w standardowych warunkach gruntowych.

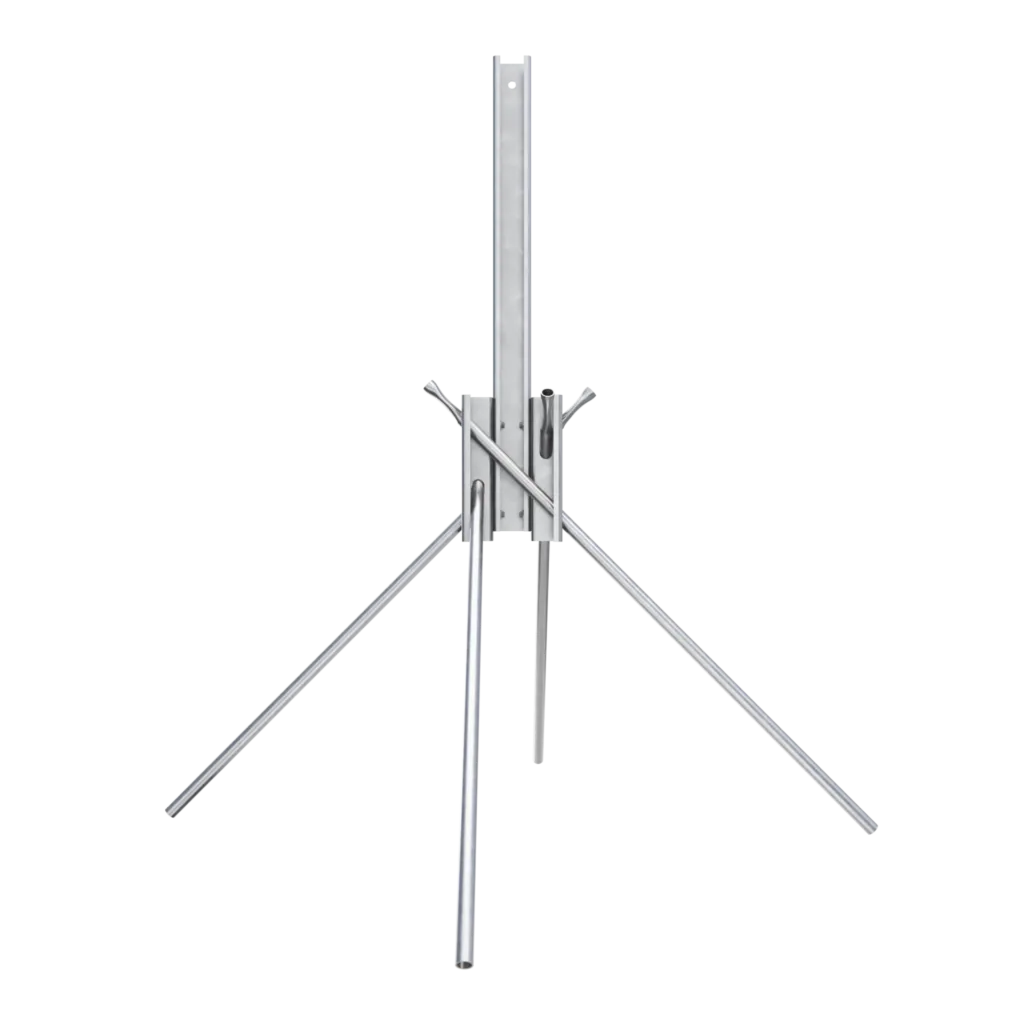

SYSTEM KORZENIOWY
ZASTOSOWANIE:
Systemy dwuporowe
INSTALACJA:
Stalowe rurki wbijane za pomocą młota ręcznego lub mechanicznego
ODPOWIEDNIE DLA:
Idealne rozwiązanie dla miejsc, w których tradycyjne palowanie nie jest możliwe lub gdzie występuje problem z nośnością gruntu. Sprawdzi się w lokalizacjach, gdzie nie można zastosować głębokich pali, a jednocześnie wymagane jest solidne zakotwienie konstrukcji.
Może być również wykorzystane do wzmocnienia istniejących pali w sytuacjach, gdy pojawiają się nadmierne obciążenia konstrukcyjne.

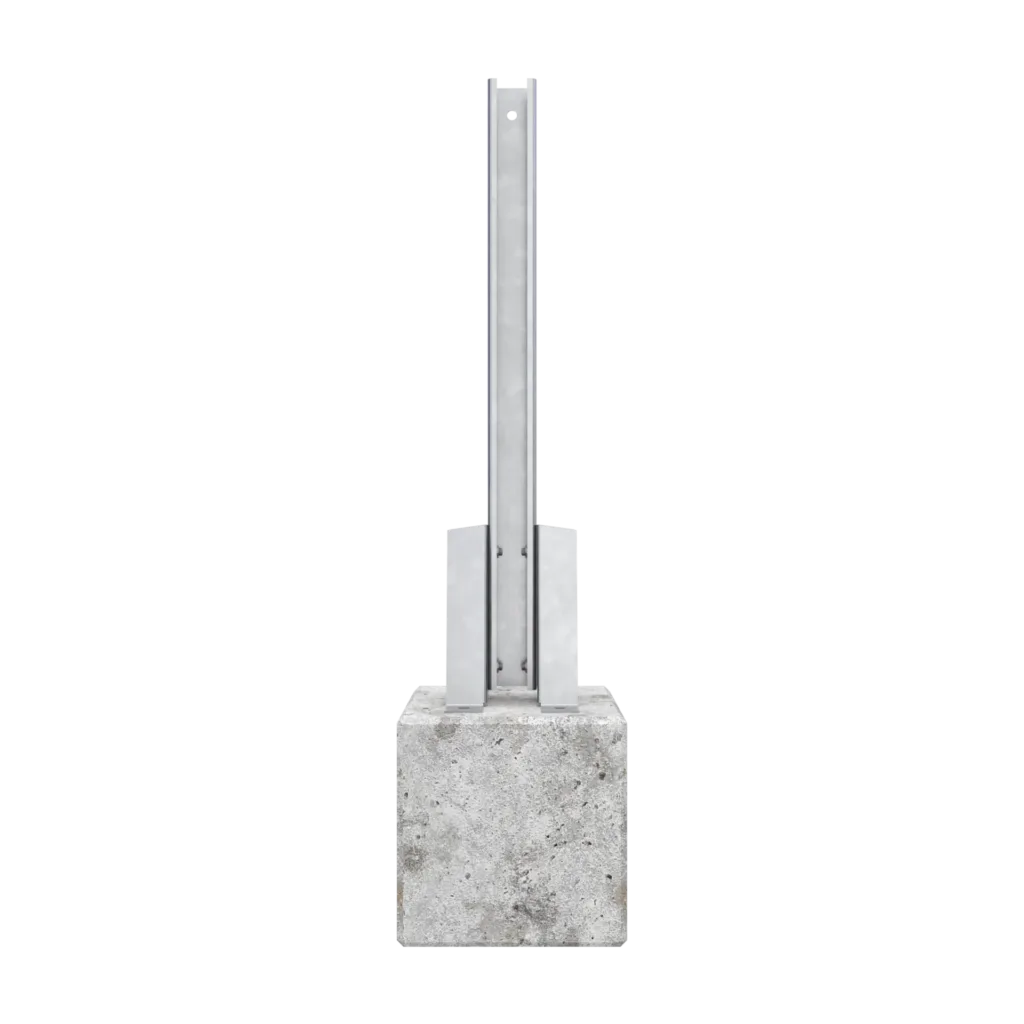

SYSTEM BALASTOWY
ZASTOSOWANIE:
Systemy dwuporowe
INSTALACJA:
Kotwy chemiczne
ODPOWIEDNIE DLA:
Może być instalowany na gruntach słabonośnych i nienośnych, a także na istniejących powierzchniach betonowych, co czyni go wszechstronnym rozwiązaniem. Nie wymaga zmian w strukturze gruntu, co jest szczególnie korzystne w miejscach, gdzie kopanie lub palowanie jest trudne lub niemożliwe.
Może być zdemontowany, dzięki czemu idealnie sprawdza się w instalacjach tymczasowych lub projektach wymagających relokacji. Fundamentów betonowych niepękających w klasach od C20/25 do C50/60

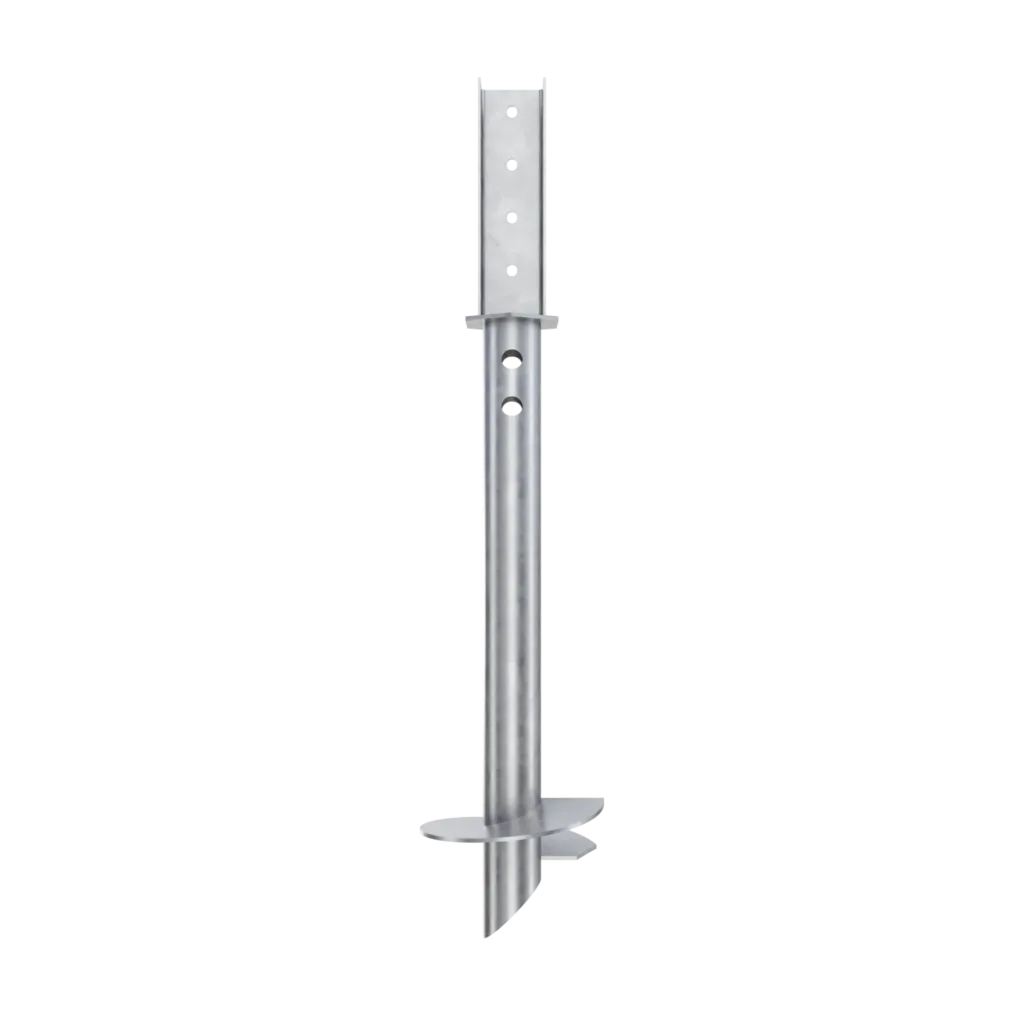

SYSTEM WKRĘCANY
ZASTOSOWANIE:
Systemy dwupodporowe
INSTALACJA:
Możliwa instalacja ręczna (mniejsze projekty) lub mechaniczna z użyciem koparek (większe projekty komercyjne, trudniejsze grunty kamieniste).
ODPOWIEDNIE DLA:
Odpowiedni dla wszystkich typów gruntów, w tym trudniejszych warunków glebowych w tym wszystkie grunty organiczne, wrażliwe oraz kamieniste.
System jest szczególnie korzystny w przypadku projektów wymagających dużej liczby punktów fundamentowych oraz w lokalizacjach o ograniczonej przestrzeni.
